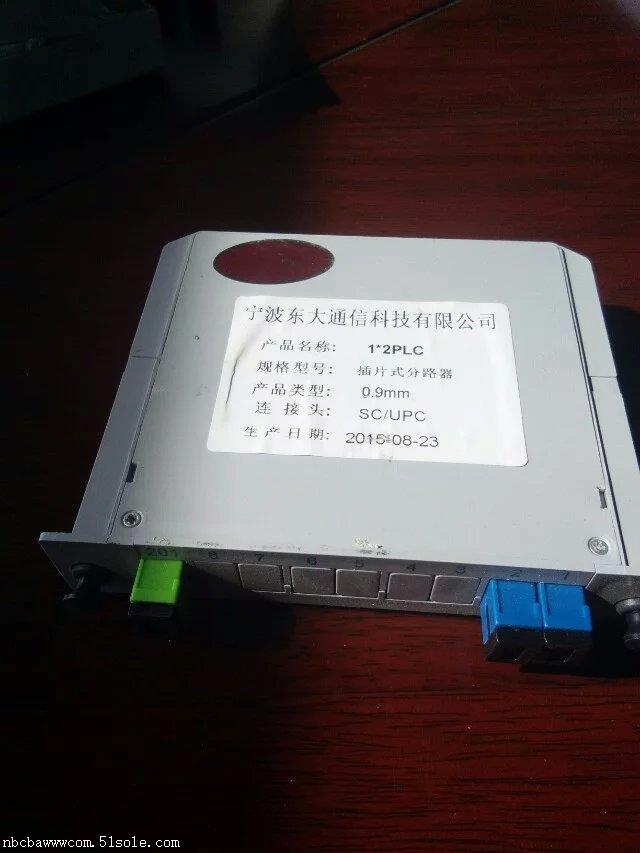

插片式光分路器说明
规格1分2,1分4，1分8，1分16,1分32，1分64插片式分路器，
1分2,1分4，1分8，1分16,1分32,1分64盒式光分路器箱
主要特点 KEY FEATURES
1．低损耗 Low loss
2．低偏振敏感 Lowpolarization dependence
3．宽频带 Dual wide bandwidth
4．抗环境变化 Environmentally stable
应用 APPLICATIONS
●光纤通信系统 Optic communicationsystem
●局域网 LAN
●CATV
●测量仪器 Test instrument
●光纤传感器 Fiber optic sensor
性能指标 SPECIFICATIONS
|
等级 Grade
参数Parameter
|
Grade“Premium”
|
|
工作波长Operating Wavelength (nm)
|
1310&1550nm,others on request
|
|
带宽Bandwidth (nm)
|
?40nm
|
|
最大附加损耗Excess Loss (dB)
|
≤0.1dB(0.06dB TYP )
|
|
耦合比Coupling Ratio (%)
|
50/50
|
40/60
|
30/70
|
20/80
|
|
典型插入损耗Typ. Insertion Loss (dB)
|
3.1
|
4.2/2.4
|
5.4/1.7
|
7.2/1.1
|
|
最大插入损耗Max. Insertion Loss (dB)
|
3.4
|
4.5/2.7
|
5.8/2.0
|
7.6/1.5
|
|
偏振敏感损耗Polarization Dependent Loss (dB)
|
0.1
|
0.1
|
0.15/0.1
|
0.15/0.1
|
|
温度稳定性Thermal Stability (dB /℃)
|
≤0.2dB
|
|
方向性Directivity (dB)
|
≥55 dB(≥60dB 2?2)
|
|
工作温度 Operating Temperature(℃)
|
-20℃to 70℃
|
|
封装形式 Package Type
|
1.裸纤1:900um loose tube；2. Φ0.9松套或Φ3.0松套:900um loose tube or3mm loose cable (or 2mm)；3尾纤型Pigtail Type l4标准19″机架式Standard 19″Rack Type
|
|
尾纤长度 Lead length
|
1 meter, others on request
|
|
封装尺寸 Package Dimensions(mm)
|
Φ3?54
|
90?20?10
|
100?80?10
|
|
|
|
|
|
|
|
|
